LES ANTENNES VHF COLINÉAIRES
 |
|
GP
2MTB
|
| - | GP 2MTB |
| GAMME DE FRÉQUENCE (MHz) | 135-175 |
| TOS | 1.5:1 |
| TYPE | 2 X 5/8 l |
| PUISSANCE (W) | 150 |
| GAIN (dB) | 5.5 |
| HAUTEUR (mm) | 2200 à 3100 * |
| CONNECTEUR | PL 259 |
* suivant fréquence
LES ANTENNES BI-BANDES DE BASE
 |
 |
 |
|||
SA
270SN
|
SA
270MN
|
SA
270LN
|
| SA 270SN | SA 270MN | SA 270LN | |
| Type | VHF 1/2
l UHF 2 x 5/8 l |
VHF 3/4
l UHF 3 x 5/8 |
VHF 2 x 5/8
l UHF 5 x 5/8 |
| Gamme de fréquence | 142-148MHz et 430-440MHz | 142-148MHz et 430-440MHz | 143-147MHz et 430-440MHz |
| Impédance | 50 Ohm | 50 Ohm | 50 Ohm |
| Rayonnement | Omnidirectionnelle | Omnidirectionnelle | Omnidirectionnelle |
| Polarisation | Verticale | Verticale | Verticale |
| Gain | VHF 3 dBd; UHF 5 dBd | VHF 4 dBd; UHF 6 dBd | VHF 5 dBd; UHF 8 dBd |
| Bande passante | VHF 6 MHz; UHF 16 MHz | VHF 6 MHz; UHF 18 MHz | VHF 4 MHz; UHF 18 MHz |
| TOS | 1.2:1 | 1.2:1 | 1.2:1 |
| Puissance Max | 200 Watts | 200 Watts | 200 Watts |
| Connecteur | "N" femelle | "N" femelle | "N" femelle |
| Résistance au vent | 180Km/h | 180Km/h | 150Km/h |
| Longueur (approx.) | 1300 mm | 1800 mm | 2640 mm |
| Poids (approx.) | 650 gr | 750 gr | 1250 gr |
| Mât de montage | 35-54mm | 35-54mm | 35-54mm |
LES ANTENNES UHF
|
|
|
|
CX 410(410 à
425MHz)
CX 425(425 à 440MHz)
|
| - | CX 410 à 455 |
| Type | 3/4 l |
| Gamme de fréquence | Voir ci-dessus |
| Impédance | 50 Ohm |
| Rayonnement | Omnidirectionnelle |
| Polarisation | Verticale |
| Gain | 0 dB par rapport à un fouet 1/4 l |
| Bande passante | 30 MHz |
| TOS | 1.2:1 |
| Puissance Max | 200 Watts |
| Connecteur | "N" femelle |
| Résistance au vent | 180Km/h |
| Longueur (approx.) | 540 mm |
| Poids (approx.) | 340 gr |
| Mât de montage | 35-54mm |
ANTENNES DÉCAMÉTRIQUES

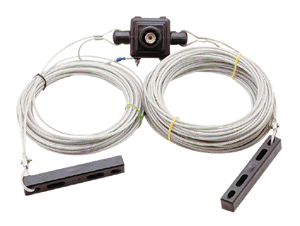

GRAUTA
|
|
DDK-20 Fréquences: 3,5 - 7 - 14 - 21 - 28MHz |
ANTENNES DE RÉCEPTION
|
|
DISCONE Fréquences: 25-1300MHz |
